Pressure Cycle Test
เครื่องทดสอบแรงดันแบบ Cycle สูงสุด 6,000 bar

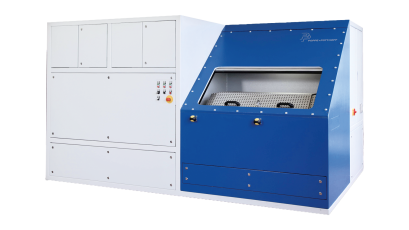

Pressure Cycle Test Bench with Media and Ambient Temperature Control
การทดสอบแรงดันแบบวัฏจักรไซเคิล (Pressure Cycle Test) หรือที่เรียกว่า Pressure Impulse Test และ Pressure Pulsation Test เป็นการจำลองภาระแรงดันที่ชิ้นส่วนต้องเผชิญตลอดอายุการใช้งาน โดยเพิ่มและลดแรงดันซ้ำตามโปรแกรมที่กำหนด เพื่อประเมินความแข็งแรงต่อความล้า (Fatigue Strength) และความทนทานในการใช้งาน (Operational Durability) ของชิ้นส่วนรับแรงดัน
แตกต่างจากการทดสอบแรงดันแตก (Burst Pressure Test) ซึ่งมุ่งหาค่าแรงดันสูงสุดก่อนชิ้นงานเสียหาย การทดสอบ Pressure Cycle จะเน้นตรวจสอบว่า ชิ้นงานสามารถรับการเปลี่ยนแปลงแรงดันซ้ำหลายรอบได้หรือไม่ รวมถึงช่วยค้นหาจุดอ่อนที่อาจยังไม่ปรากฏในการทดสอบระยะสั้น เช่น รอยร้าวจากความล้า การรั่วบริเวณซีล ความเสียหายของรอยเชื่อม หรือการคลายตัวของข้อต่อ
ระบบ Pressure Cycle Test Bench จาก Poppe + Potthoff Maschinenbau GmbH รองรับการทดสอบตั้งแต่แรงดันต่ำประมาณ 3 bar สำหรับชิ้นส่วนระบบหล่อเย็นของยานยนต์ไฟฟ้า เช่น EV Cooling Systems และ Cold Plates ไปจนถึงการทดสอบแรงดันสูงสุดถึง 6,000 bar สำหรับชิ้นส่วนในระบบฉีดเชื้อเพลิงแรงดันสูง เช่น Common Rail Fuel Injection Components
เครื่องเหมาะสำหรับงานวิจัยและพัฒนา (Research and Development: R&D) การประกันคุณภาพ (Quality Assurance: QA) และการตรวจสอบยืนยันผลิตภัณฑ์ (Product Validation) ในอุตสาหกรรมยานยนต์ อากาศยาน ระบบไฮโดรเจน เครื่องจักรกล และระบบพลังงานของไหล
จำลองรูปแบบแรงดันได้ตามสภาวะการใช้งานจริง Freely Programmable Pressure Profiles
ระบบสามารถกำหนดรูปแบบคลื่นแรงดัน (Pressure Profile) ให้เหมาะกับพฤติกรรมที่ต้องการจำลอง เช่น
- คลื่นไซน์ (Sine Wave)
- คลื่นสี่เหลี่ยม (Square Wave)
- คลื่นทราเพโซอิด (Trapezoidal Profile)
- แรงดันพุ่งแบบเข็ม (Needle Peak)
- แรงดันกระแทกจาก Water Hammer
- การเพิ่มและลดแรงดันตาม Ramp ที่กำหนด
- การคงแรงดันในแต่ละช่วงเวลา
- การกำหนดรูปแบบแรงดันอย่างเหมาะสมช่วยให้การทดสอบสะท้อนภาระที่ชิ้นส่วนพบจริง ไม่ว่าจะเป็นแรงดันจากการเปิด–ปิดวาล์ว การทำงานของปั๊ม การฉีดเชื้อเพลิง หรือแรงดันกระแทกภายในระบบท่อ
ควบคุมทั้งอุณหภูมิชิ้นงานและอุณหภูมิสารตัวกลาง (Media and Ambient Temperature Control)
สมรรถนะของชิ้นส่วนรับแรงดันไม่ได้ขึ้นอยู่กับแรงดันเพียงอย่างเดียว เนื่องจากอุณหภูมิสามารถเปลี่ยนคุณสมบัติของโลหะ พลาสติก ยาง ซีล และสารตัวกลางภายในระบบได้
Pressure Cycle Test Bench สามารถออกแบบให้ทำงานร่วมกับ:
- ห้องควบคุมอุณหภูมิ (Climate Chamber)
- ระบบควบคุมความชื้น (Humidity Control)
- ระบบให้ความร้อนและหล่อเย็นสารตัวกลาง (Media Heating and Cooling Unit)
- ระบบเขย่าหรือสร้างแรงสั่นสะเทือน (Shaker System) ในบางโครงการ
- ระบบควบคุมสารตัวกลางสามารถรองรับช่วงอุณหภูมิประมาณ −40 ถึง +210 °C โดยขึ้นอยู่กับชนิดของ Test Medium และ Configuration ของเครื่อง ส่วน Climate Chamber ใช้จำลองอุณหภูมิแวดล้อมและความชื้นรอบชิ้นงาน เพื่อสร้างสภาวะที่ใกล้เคียงกับการใช้งานจริงมากขึ้น
ออกแบบระบบตามข้อกำหนดของแต่ละโครงการ (Custom-Designed Pressure Cycle Test Systems)
Poppe + Potthoff สามารถออกแบบระบบให้เหมาะกับช่วงแรงดัน ความถี่ จำนวนรอบ รูปแบบ Pressure Profile สารตัวกลาง อุณหภูมิ และขนาดชิ้นงานของลูกค้าแต่ละราย รวมถึงประสานการติดตั้ง Climate Chamber และอุปกรณ์ควบคุมอุณหภูมิจากผู้ผลิตที่เกี่ยวข้อง
สำหรับโครงการที่มีข้อกำหนดด้านพื้นที่อันตราย ระบบสามารถพิจารณาแนวทางตามข้อกำหนด ATEX ได้ตามลักษณะของสารตัวกลางและพื้นที่ติดตั้ง
นอกจากนี้ Pressure Cycle Test Bench ยังสามารถเพิ่มโมดูลแรงดันสำหรับการทดสอบแรงดันแตก (Optional Burst Pressure Test Module) เพื่อให้ระบบเดียวรองรับทั้งการประเมินความล้าจากแรงดันซ้ำและการตรวจสอบแรงดันสูงสุดก่อนชิ้นงานเสียหาย
NOX Testing เป็นตัวแทนจำหน่ายระบบทดสอบของ Poppe + Potthoff Maschinenbau GmbH ในประเทศไทย พร้อมให้คำปรึกษาด้าน Pressure Profile, Test Medium, Temperature Control, Fixture และมาตรฐานการทดสอบ รวมถึงการติดตั้ง อบรมการใช้งาน และบริการหลังการขายในประเทศไทย
